ГАНК-4С стационарный газоанализатор

Автоматический стационарный газоанализатор ГАНК-4С с принудительным отбором проб, с сигнализацией превышения ПДК и подачей сигнала для срабатывания исполнительных устройств в точке отбора пробы. Преимущественно применяется для автоматического постоянного контроля воздушной среды на содержание опасных концентраций анализируемых веществ и эффективной работы автоматизированных систем управления технологическим процессом (АСУ ТП) и противоаварийной защитой (ПАЗ) в области:

• контрольно-надзорной деятельности
• предупреждения и пресечения ЧС
• контроля соблюдения технологических процессов
• обнаружения утечек и оценки состояния воздуха вокруг
• функционирования автоматизированных систем защиты

Принцип работы ГАНК-4С

• принудительный забор пробы с помощью встроенного насоса
• световая и звуковая индикация при превышении ПДК
• отображение концентрации в мг/м3 с возможностью аналитических преобразований в осредненных значения
• альтернативные методы измерений при помощи датчиков так и с использованием Химкассет© с реактивной лентой
• температура эксплуатации от 5 до +50°С и с термостатом от -50 до 5°С
• интерфейс RS-485 с протоколом Mobdus RTU, токовая петля «4-20мА», реле типа «сухие контакты»
• межповерочный интервал 1 год, срок эксплуатации не менее 8 лет

Преимущества ГАНК-4С

• работа в непрерывном автоматическом режиме в течение межповерочного интервала
• возможность измерения концентрации веществ 1 категории опасности: щелочи, кислоты (серная, соляная, азотная, уксусная, синильная, азотная и др.)
• возможность проведения измерений при помощи Химкассет© с реактивной лентой
• возможность изменения диапазона измерений и изменения перечня измеряемых компонентов, всего более 250 измеряемых веществ
• наличие интерфейса RS-485 с протоколом Mobdus RTU, токовой петли «4-20мА», реле типа «сухие контакты» для управления внешними исполнительными устройствами
• возможность консолидации до 128 газоанализаторов в единую сеть, простая интеграция в действующие системы автоматизированного управления технологическими процессами
• общепромышленное и взрывозащищенное исполнение с возможностью контроля уровня газа во взрывоопасной среде
• возможность просмотра данных от подключённых к сети приборов онлайн, построения аналитических выкладок, сохранение и просмотр архива измерений за выбранный период времени с помощью специализированного ПО
• первичная поверка включена в стоимость газоанализатора

Уникальные измеряемые вещества:  щелочи едкие (NaOH), серная кислота (H2SO4), азотная кислота (HNO3), синильная кислота, уксусная кислота, соляная кислота, акриловая кислота

Внешний вид модификации ГАНК-4С

1 – логотип изготовителя 2 – световая индикация 3 – модификация газоанализатора 4 – дисплей 5 – замок крышки прибора

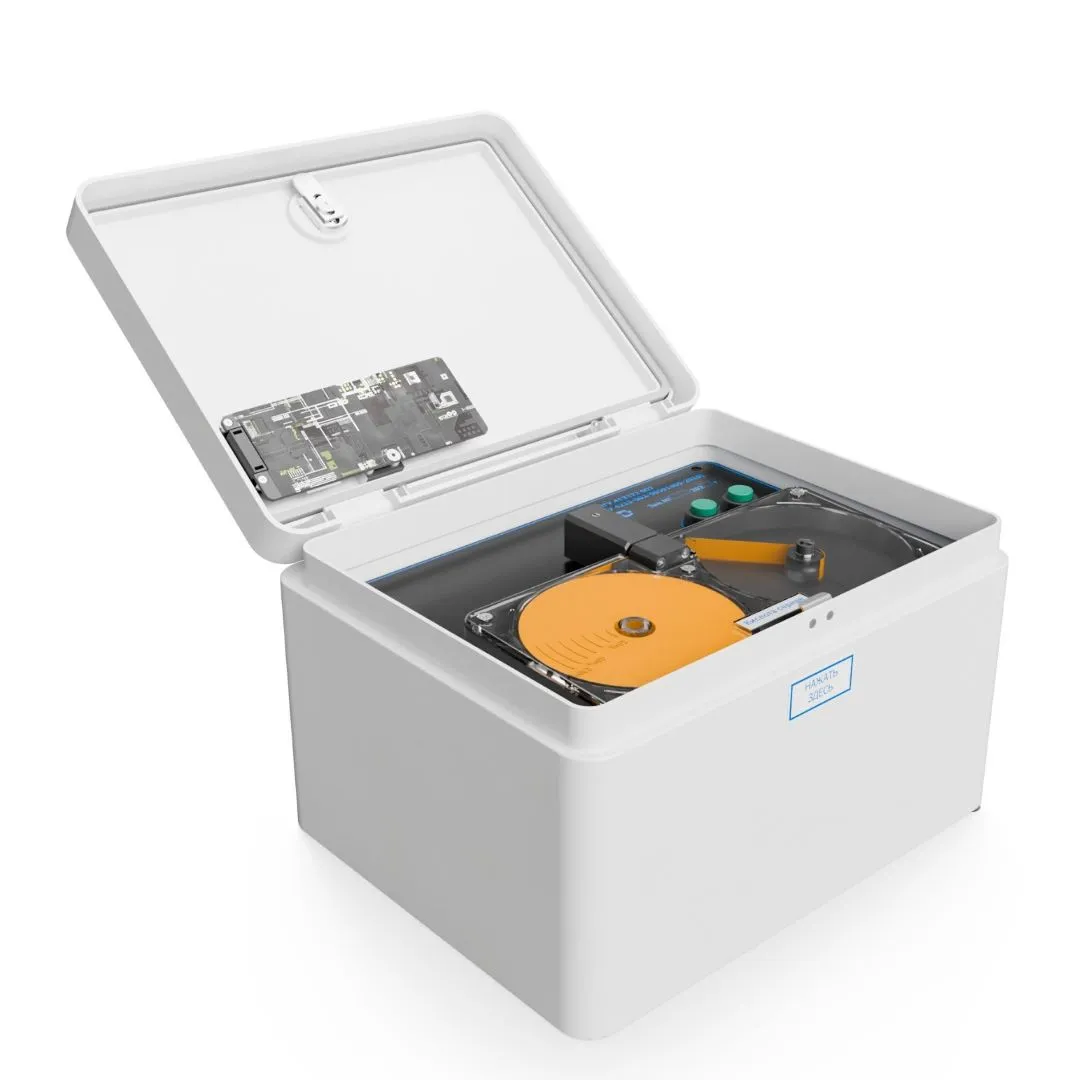

ГАНК-4С вид с открытой крышкой

1 – химкассета© с реактивной лентой 2 – фотоголовка 3 – место установки пломбы 4 – обозначение ТУ, заводской номер, год выпуска газоанализатора 5 – кнопки управления (''ОК'', ''СТРЕЛКА'')

Монтажная панель

1 – выход «RS-485» 2 – тумблер включения прибора 3 – звуковая сигнализация 4 – три РЕЛЕ «СК» (сухие контакты) 5 – штуцер «ВЫХОД» 6 – аналоговый токовый выход «4-20 мА» 7 – штуцер «ВХОД» 8 – разъем подключения газоанализатора к сети переменного тока 220 В/ 50 Гц 9 – предохранитель 10 – клемма заземления

Метрологические характеристики газоанализатора ГАНК-4С

Для поиска вещества воспользуйтесь сочетанием клавиш (Ctrl+F)

Тип измеряемого воздуха:

А - Воздух атмосферы
Р - Воздух рабочей зоны
АР -Воздух рабочей зоны и атмосферы
