Большинство газов, опасных для жизни человека, не имеют ярко выраженного цвета и запаха. Определить их наличие и свести потенциальную опасность к минимуму реально, с помощью газоанализаторов.
«НПО «ПРИБОР» ГАНК разрабатывает и производит универсальные газоанализаторы с различными принципами измерений. Приборы доказали свою пользу и эффективность в работе практически во всех отраслях : энергетика, машиностроение, нефтехимия, золотодобыча, металлургия, химическая, агропромышленная и других отраслях.
Газоанализатор – это прибор, анализирующий различного рода газовые среды,определяющий состав газовой смеси и измеряющий количество и концентрации необходимого в ней компонента.
На рынке представлено широкое многообразие газоанализаторов:
ГАЗОАНАЛИЗАТОРЫ ПО СПОСОБУ РАБОТЫ:
- Автоматические и ручные
ГАЗОАНАЛИЗАТОРЫ ПО ПРИНЦИПУ ДЕЙСТВИЯ:
- Химические или объемно-манометрические анализаторы;
- Газоанализаторы, основанные на физико-химическом и физическом методах:хроматографические, термохимические, фотоколориметрические (жидкостные и ленточные), электрохимические,фотоионизационные;
- Физические газоанализаторы (основанные на физических методах анализа):термокондуктометрические, денсиметрические, магнитные, оптические
ГАЗОАНАЛИЗАТОРЫ ПО ФУНКЦИОНАЛЬНЫМ ВОЗМОЖНОСТЯМ:
- Индикаторы и течеискатели;
- Сигнализаторы
- Газоанализаторы
ГАЗОАНАЛИЗАТОРЫ ПО КОНСТРУКТИВНЫМ ОСОБЕННОСТЯМ:
- Однокомпонентные и многокомпонентные;
- Одноканальные и многоканальные;
- Общепромышленные и взрывозащищенные
ГАЗОАНАЛИЗАТОРЫ ПО ФОРМ-ФАКТОРУ:
- Портативные газоанализаторы – малогабаритные устройства индивидуального применения, которые служат дополнительной защитой безопасности человека и сигнализируют при превышении концентрации того или иного газа;
- Переносные газоанализаторы – устройства, занимающие промежуточную нишу между стационарными и портативными, объединяют в себе функционал и тех, и других, измеряют большее количество веществ, имеют альтернативные методы определения концентрации, не привязаны к конкретной точке отбора, обладают более широкими возможностями;
- Стационарные газоанализаторы – устройства, предназначенные для стационарной установки в определенной зоне для автоматического непрерывного измерения концентрации газов.
Методы определения концентрации газов и вредных веществ:

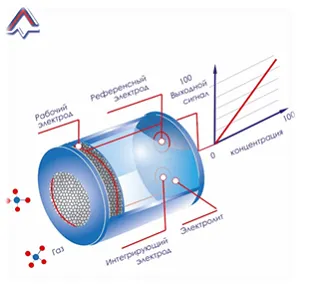

ЭЛЕКТРОХИМИЧЕСКИЙ
В основе данного принципа измерения - процесс электролиза. Датчик состоит из трех электродов - рабочего (газопроницаемой пленки с нанесенным катализатором из драгоценного металла), референсного и интегрирующего, - которые размещены в корпусе с электролитом.
Ток, возникающий в ходе химических реакций на рабочем и интегрирующем электродах, пропорционален концентрации измеряемого газа.
ПОЛУПРОВОДНИКОВЫЙ
Чувствительный элемент датчика - полупроводник с металлоксидным напылением, сопротивление которого меняется при контакте с газом. Датчик состоит из нагревательной спирали и проводника, нанесенного на трубку из глинозёма, а по краям трубки находятся контакты из драгоценного металла, предназначенные для измерения сопротивления. При попадании газа на поверхность датчика он окисляется, что приводит к уменьшению электрического сопротивления, которое преобразуется в концентрацию.
ТЕРМОКАТАЛИТИЧЕСКИЙ
Самый распространенный и универсальный тип датчика, принцип работы которого основан на вычислении количества тепла, выделяемого при сгорании горючего газа или паров в катализаторе. Архитектурно датчик состоит из двух чувствительных элементов – рабочего и компенсирующего. Рабочий элемент представляет собой спираль из драгоценного металла (как правило, платины) и катализатора, чувствительного к горючим газам. Воздушная смесь, содержащая горючий газ, вступает в реакцию с катализатором, увеличивая температуру элемента, и, как следствие, приводит к изменению электрического сопротивления спирали в почти линейной зависимости от концентрации газа. Компенсирующий элемент состоит из платиновой спирали и стекла, которое не обладает чувствительностью к горючим газам, и предназначен для компенсации окружающих условий.
ФОТОИОНИЗАЦИОННЫЙ (ФИД)
В фотоионизационных датчиках измеряемый газ ионизируется с помощью ультрафиолетового света, а это, в свою очередь, приводит к возникновению электрического тока. Когда газ попадает в ионизационную камеру, он подвергается воздействию УФ-света, под воздействием которого газ начинает терять электроны и генерировать катионы (положительные ионы). Электроны и катионы, в свою очередь, притягиваются катодом и анодом, возбуждая электрический ток, который пропорционален значению концентрации.

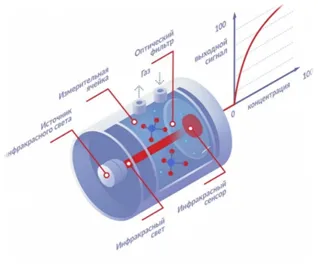

ОПТИЧЕСКИЙ
Данный принцип измерения основан на известном факте о том, что многие газы поглощают инфракрасные лучи и каждый из этих газов имеет определенный спектр поглощения. Сенсор состоит из источника ИК-света и датчика, между которыми установлены оптический фильтр и измерительная ячейка. Поступая в измерительную ячейку, газ поглощает некоторое количество инфракрасного света, а датчик при этом фиксирует снижение интенсивности поступающего ИК-света и на базе известной зависимости (калибровочной кривой) генерирует выходной сигнал. Несмотря на то, что зависимость не линейная, она хороша известна производителям датчиков.

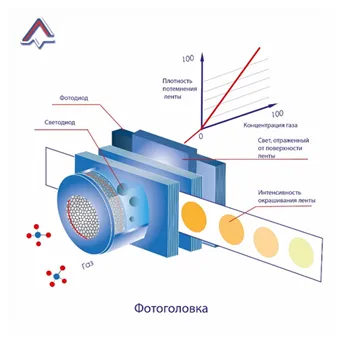

СПЕКТРОФОТОМЕТРИЧЕСКИЙ
Основан на измерении скорости изменения оптической плотности (скорости потемнения) реактивной ленты, пропорциональной концентрации определяемого вещества.
Преимущества:
-
Сохранение рабочих свойств после воздействия высоких концентраций вредного вещества;
-
Контролируемый ресурс датчика, сопоставимый со сроком службы сенсора;
-
Уникальные определяемые вещества;
-
Простота замены, обслуживания
